概述

产品详情

1、用处及分类
1.1用处
    DW15-1600、2500、4000全能式断路器（以下简称断路器）的额定电流自630A至4000A，额定工作电压互换380V50Hz。本断路器重要在配电网络中用来作为分配电能及
；は呗泛偷缭瓷璞傅墓亍⑶返缪购投搪，正常前提下也可作为线路的不频仍转换之用。
1.2分类
1.2.1 按选择
；せ芊
  选择型
；
  非选择型。
1.2.2 按传动装置分
  正面手柄直接传动
；
  电动机传动。
1.2.3 按脱扣器种类分
  拥有过电流脱扣器和分励脱扣器
；
  拥有过电流脱扣器、欠电压瞬时（或延时）脱扣器
；
  拥有过电流脱扣器、欠电压瞬时（或延时）脱扣器、分励脱扣器
；
1.2.4 按过电流
；ぶ掷喾
  过载及短路瞬时作为（电磁式）
；
  过载长延时及短路瞬时作为（热-电磁式或电子式）
；
  过载长延时及短路延时作为（电子式）
；
  过载长延时、短路短延时及特大短路瞬时作为（电子式）。
  注：用户不必要过电流脱扣器时，右协商供货。
1.2.5 按进出线方式分
  板前进出线（垂直进出线）
；
  板后进出线（水平进出线）
；
  板前进线，板后出线（垂直进线，水平出线）。
1.2.6 按是否有预储能分
  无预储能（储能及关合操作一次实现）
；
  有预储能（储能及关合操作二次实现）
；
1.2.7 按欠电压脱扣器分
  欠电压瞬时脱扣器
；
  欠电压延时脱扣器
；
  注：除非特殊要求在电子式脱扣大上已兼有延时职能。

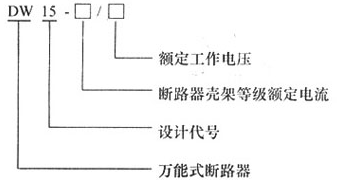

2、型号与意思

3、正常工作前提


3.1 周围空气温度为-5℃∽+40℃且24幼时内的均匀温度不超过+35℃。
3.2 装置地址的海拔不超过2000m。
3.3 大气相对温度在周围空气温度为+40℃时不超过50%
；在较低温度下能够有较高的相对湿度
；最湿月的均匀最大相对湿度为90%，同时该月的均匀最低温度为+25℃，并思考到因温度变动发生在产品表表上的凝露。
3.4 传染等级为3级。
3.5 装置类别：主电路及辅助电路中的欠电压脱扣线圈、电源变压器低级线圈用于装置类别Ⅳ表，其余辅助电路装置类别均为Ⅲ。
3.6 断路器应按本说明书成套装置或户内单独装置。与垂直倾斜杜爪不超过5°。

4、技法术据及机能
4.1 断路器的额定电流见表1




壳架等级额定电流Inm(A)	额定电流In最大值（A）	额定电流In(A)
1600	1000	630 800 1000
	1600	1600
2500	2500	1600 2000 2500
4000	4000	2500 3000 4000





4.2 断睡器的瞬时接通和分断能力及飞弧距离见表2
